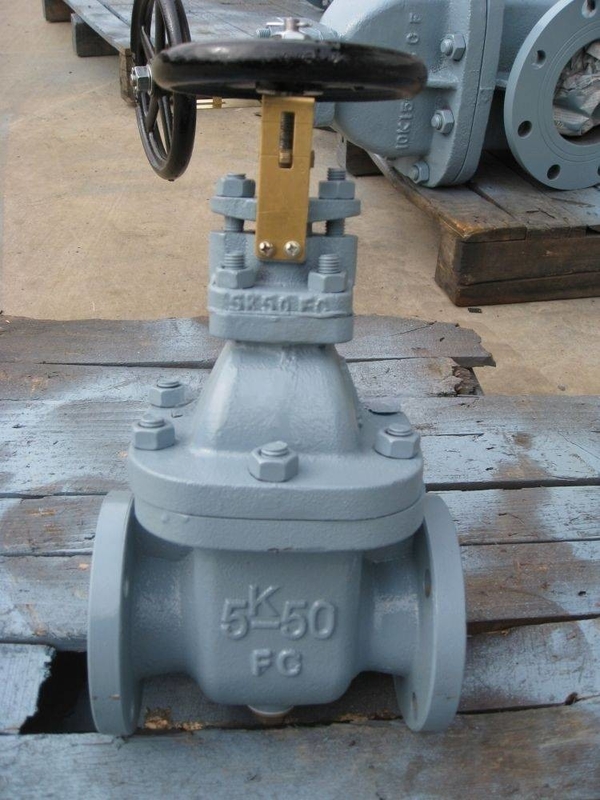

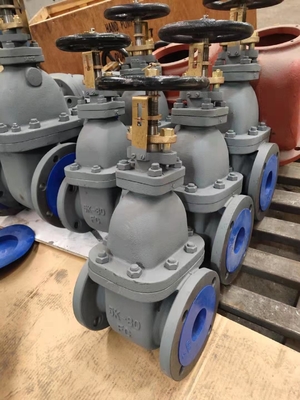

صمام بوابة حديد صب بحري JIS F7363 5K رسم
الصين البحرية صمام بوابة الحديد الصلب JIS F7363 5K:
يستخدم صمام البوابة البحرية لفتح وإغلاق أنابيب زيت الوقود، التشحيم، المياه، أنابيب البخار في درجات حرارة 120 درجة مئوية أو أقل.
معيار التصميم: JIS F7363-1996
معيار الاختبار: JIS 7400-1996
الضغط الهيدروليكي للاختبار:
DN400 وأقل: الجسم- 1.05Mpa، المقعد- 0.77Mpa (لمزيد من DN400).
DN450 ~ DN600: جسم-0.75Mpa ، مقعد-0.55Mpa
حجم اللحاء حسب JIS B2220 - 5K
المواد الرئيسية:
الجسم: FC200/HT200 (حديد صب)
غطاء الغطاء: FC200/HT200 (حديد صب)
القرص: البرونز (BC6) أو SCS2 (2Cr13)
مقعد: برونز (BC6) أو SCS2 (2Cr13)
الساق: النحاس (C3771BD) أو SUS403
غسيل: غير الأسبستوس
غدة التعبئة: البرونز (BC6) / النحاس / الفولاذ الكربوني
عجلة اليد: FC200/HT200 (حديد صب)
قائمة الأحجام الرئيسية ((ملم):
| الحجم | (ل) | مساحة الشبكة | الطوق (ج) | رقم ثقب المسامير | h | t | هـ | D2 |
| 50 | 180 | 130 | 105 | 4 | 15 | 16 | 285 | 125 |
| 65 | 190 | 155 | 130 | 4 | 15 | 18 | 330 | 140 |
| 80 | 200 | 180 | 145 | 4 | 19 | 18 | 380 | 160 |
| 100 | 230 | 200 | 165 | 8 | 19 | 20 | 430 | 180 |
| 125 | 250 | 235 | 200 | 8 | 19 | 20 | 495 | 200 |
| 150 | 270 | 265 | 230 | 8 | 19 | 22 | 560 | 224 |
| 200 | 290 | 320 | 280 | 8 | 23 | 24 | 680 | 280 |
| 250 | 330 | 385 | 345 | 12 | 23 | 26 | 800 | 355 |
| 300 | 370 | 430 | 390 | 12 | 23 | 28 | 920 | 400 |
| 350 | 410 | 480 | 435 | 12 | 25 | 30 | 1000 | 450 |
| 400 | 470 | 540 | 495 | 16 | 25 | 30 | 1100 | 500 |
| 450 | 500 | 605 | 555 | 16 | 25 | 30 | 1420 | 560 |
الوصف / الأحجام قد تختلف مع البضائع، يرجى التحقق معنا عند الطلب.
