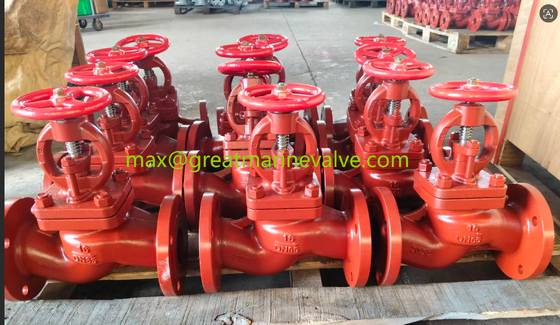

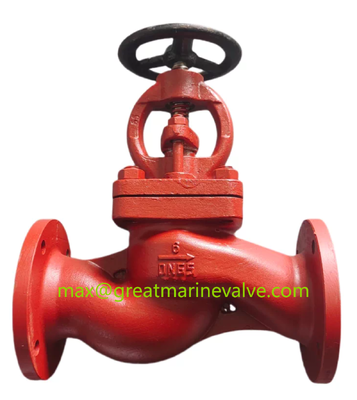

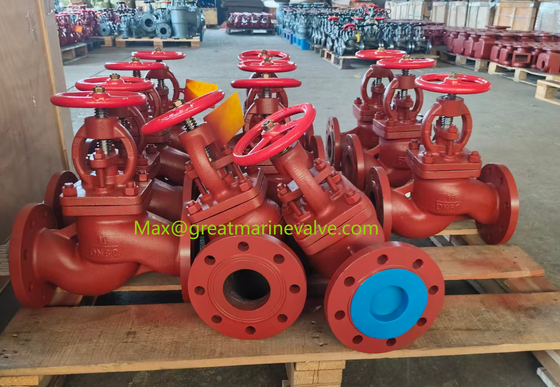

صمام حدبة من الحديد الزهر GB/T 590-2008 DIN، صمام حدبة مانع، صمام حدبة SDNR، صمام حدبة مستقيم من الحديد الزهر البحري GB/T 590

صمام حدبة من الحديد الزهر GB/T 590-2008 DIN، صمام حدبة مانع، صمام حدبة SDNR، صمام حدبة مستقيم من الحديد الزهر البحري GB/T 590
صمام حدبة من الحديد الزهر GB/T 590-2008 DIN، صمام حدبة مانع، صمام حدبة SDNR، صمام حدبة مستقيم من الحديد الزهر البحري GB/T 590 صمام حدبة من الحديد الزهر GB/T 590-2008 DIN، صمام حدبة مانع، صمام حدبة SDNR، صمام حدبة مستقيم من الحديد الزهر البحري GB/T 590 صمام حدبة من الحديد الزهر GB/T 590-2008 DIN، صمام حدبة مانع، صمام حدبة SDNR، صمام حدبة مستقيم من الحديد الزهر البحري GB/T 590

صورة كبيرة :  صمام حدبة من الحديد الزهر GB/T 590-2008 DIN، صمام حدبة مانع، صمام حدبة SDNR، صمام حدبة مستقيم من الحديد الزهر البحري GB/T 590

تفاصيل المنتج:
مكان المنشأ: تشينغداو الصين
اسم العلامة التجارية: OEM/GMV
إصدار الشهادات: ABS/BV/DNV/CCS/LR/KR
رقم الموديل: DN15=-DN350
شروط الدفع والشحن:
الحد الأدنى لكمية: 1
الأسعار: 1
تفاصيل التغليف: الخشب الرقائقي
وقت التسليم: مخزون
شروط الدفع: خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون
اتصل

صمام حدبة من الحديد الزهر GB/T 590-2008 DIN، صمام حدبة مانع، صمام حدبة SDNR، صمام حدبة مستقيم من الحديد الزهر البحري GB/T 590

وصف

الصين البحرية الصب الحديد الكرة الصمام GB/T590-2008 النوع A/AS:

معيار التصميم: GB/T590-2008، CBM1081-81، CBM1087-81

معيار الاختبار: GB600

حجم الاطار حسب GB569 ، GB2501

صمام حدبة من الحديد الزهر GB/T 590-2008 DIN، صمام حدبة مانع، صمام حدبة SDNR، صمام حدبة مستقيم من الحديد الزهر البحري GB/T 590

الضغط الاسمي ((Mpa) قطر اسمي ((ملم)) الوسيط المطبق
0.6 50~300 مياه البحر، المياه العذبة، زيت التشحيم، زيت الوقود، البخار لا يزيد عن 220 درجة مئوية
1.0 65 ~ 250
1.6 20~50

المواد الرئيسية:

الحديد المصبوب للجسم ((HT200)

الحديد المصبوب (HT200)

القرص البرونزي ((ZCuSn5Pb5Zn5)

مقعد برونز ((ZCuAl9Mn2)

النحاس / الفولاذ المقاوم للصدأ

صمام حدبة من الحديد الزهر GB/T 590-2008 DIN، صمام حدبة مانع، صمام حدبة SDNR، صمام حدبة مستقيم من الحديد الزهر البحري GB/T 590

قائمة الأحجام الرئيسية ((ملم):

النوع A:

PN (MPa) DN (ملم) بُعد الهيكل سمك δ الشريط السلك عجلة يدوية نطاق الرفع الوزن
(ل) H≈
د D1 D2 d0 ب n .. افعل S كيلوغرام
1.0 65 290 310 9 155 123 104 15 15 6 M14 140 12 18 18.9
80 310 345 9 170 138 118 15 15 8 M14 160 14 24 23.0
100 350 374 10 190 158 138 15 15 8 M14 180 14 35 31.0
125 400 426 10 215 183 164 15 15 10 M14 200 17 44 39.3
150 480 482 11 240 208 190 15 16 12 M14 200 17 57 55.5
1.6 20 150 217 7 95 68 48 13 14 4 M12 80 8 7 5.7
25 160 217 7 105 73 56 13 14 4 M12 80 8 7 6.0
32 180 236 7 115 83 64 15 15 6 M14 100 9 9 7.0
40 200 260 8 125 93 74 15 16 6 M14 120 11 11 9.2
50 230 288 8 135 103 84 15 16 6 M14 140 12 14 11.9

النوع AS:

PN (MPa) DN (ملم) بُعد الهيكل سمك δ الشريط السلك عجلة يدوية نطاق الرفع الوزن
(ل) H≈
AS AS د D1 D2 d0 ب n .. افعل S كيلوغرام
0.6 50 230 288 8 140 110 90 14 16 4 M12 140 12 14 12.2
65 290 310 9 160 130 110 14 16 4 M12 140 12 18 19.2
80 310 345 9 190 150 128 18 18 4 الـ M16 160 14 24 23.8
100 350 374 10 210 170 148 18 18 4 الـ M16 180 14 35 34.5
125 400 426 10 240 200 178 18 20 4 الـ M16 200 17 44 42.5
150 480 482 11 265 225 202 18 20 8 الـ M16 200 17 57 58.7
175 540 557 11 295 255 232 18 22 8 الـ M16 200 17 60 76.8
200 600 621 11 320 280 258 18 22 8 الـ M16 280 24 68 102.0
250 730 721 13 375 335 312 18 24 12 الـ M16 360 27 80 158.0
300 850 794 13 440 395 365 22 24 12 M20 450 32 100 218.0
1.0 65 290 310 9 185 145 122 18 20 4 الـ M16 140 12 18 21.6
80 310 345 9 200 160 133 18 22 8 الـ M16 160 14 24 26.0
100 350 374 10 220 180 158 18 24 8 الـ M16 180 14 35 35.0
125 400 426 10 250 210 184 18 26 8 الـ M16 200 17 44 44.3
150 480 482 11 285 240 212 22 26 8 M20 200 17 57 62.7
175 540 557 11 315 270 242 22 28 8 M20 280 24 60 80.3
200 600 621 11 340 295 268 22 28 8 M20 360 27 68 103.0
250 730 721 13 395 350 320 22 28 12 M20 450 32 80 160.0
1.6 20 150 217 7 105 75 58 14 16 4 M12 80 8 7 6.2
25 160 217 7 115 85 68 14 16 4 M12 80 8 7 6.6
32 180 236 7 140 100 78 18 18 4 الـ M16 100 9 9 8.6
40 200 260 8 150 110 88 18 18 4 الـ M16 120 11 11 11.0
50 230 288 8 165 125 102 18 20 4 الـ M16 140 12 14 14.2

يحدد هذا المعيار الأبعاد و الأسطح الختامية للشريحة وفقًا لـ GB/T 569 ،GB/T 2501 صمام كرة بحرية من الحديد الصلب (يشار إليها فيما يلي باسم صمام الحد) للتصنيف والتسمية، متطلبات، أساليب الاختبار، قواعد التفتيش، والتعبئة والتخزين. هذا المعيار ينطبق على الوسائط مثل مياه البحر، والمياه العذبة، والزيت، وتصميم أنظمة صمامات إغلاق خطوط الوقود،تصنيع وقبول.

هذا المعيار هو GB/T 590-1993 مراجعة "البحرية فلنج صمام حديد صب الكرة" في. هذا المعيار و GB/T 590-1993 مقارنة مع المهمة الرئيسية من التغييرات التالية.--- زيادة محار الضغط وغرفة صب الغطاء بين متطلبات الختم--- تعديل وضع العلامة ؛ --- الإشارة إلى تعديل الشكل الأصلي للأبعاد الهيكلية القياسية ؛ --- وفقًا لمتطلبات معالجة GB / T 600 المعدلة.المعيار المقترح من قبل شركة صناعة بناء السفن الصينية. تمت صياغة هذا المعيار من قبل اللجنة الوطنية للمعدات البحرية المعيارية التقنية نقاط توصيل الأنابيب اللجنة الفنية. تمت صياغة هذا المعيار.المحدودة. المصممون الرئيسيون لهذا المعيار. تشون تشينغ، ما يولونغ، يانغ مينغ زين، لي جينغ، يانغ لين. هذا المعيار يحل محل المعايير الصادرة سابقا على النحو التالي. --- GB 590-1965، GB 590-1976,GB 590-1984، GB/T 590-1993 صمام الكرة الأرضية الحديدية المصبوب للشريط البحري
