تفاصيل المنتج:
|

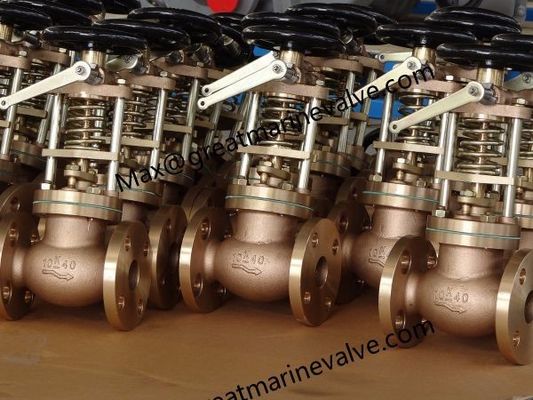

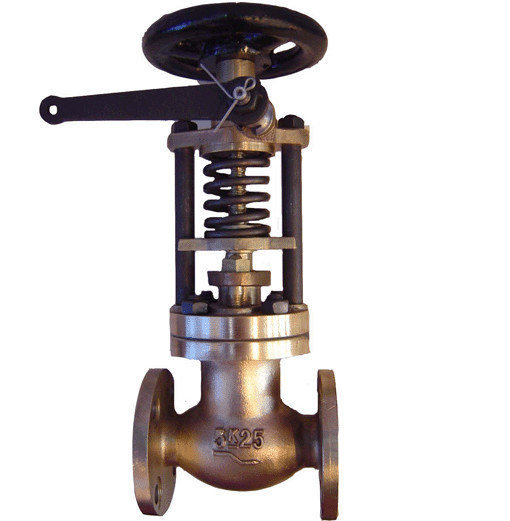

يتم استخدام صمام إيقاف الطوارئ البحرية لإيقاف خط أنابيب وقود الوقود في حالات الطوارئ. يمكن التحكم به بواسطة رافعة أو أسطوانة هوائية. يتم تنفيذ التحكم عن بعد بواسطة أسطوانة هوائية.
نوع التشغيل: اليدوي (الرافعة) أو النيوماتيكي (أسطوانة الهواء)
معيار التصميم: JIS F7399-1996
معيار الاختبار: JIS 7400-1996
ضغط الاختبار الهيدروليكي: الجسم- 0.7Mpa، المقعد- 0.2Mpa، الختم لإغلاق سريع- 0.1Mpa
حجم اللحاء حسب JIS B2220 - 5K
الجسم: برونز أو نحاس
غطاء: برونز أو نحاس
مقعد: برون أو نحاس
القرص: برون أو نحاس
الجذع: النحاس (C3771BD)
أسطوانة الهواء: نحاس
العملية: SUS403
العملية الرافعة: SUS403
عجلة اليد: FC200 (حديد صب)
غسيل: غير الأسبستوس
| DN | د | (ل) | د | ج | ثقب المسامير لا | قطر ثقب المسامير | سمك الشريط | هـ | D2 |
| 5K15 | 15 | 100 | 80 | 60 | 4 | 12 | 10 | 265 | 120 |
| 5K20 | 20 | 110 | 85 | 65 | 4 | 12 | 10 | 265 | 120 |
| 5K25 | 25 | 120 | 95 | 75 | 4 | 12 | 10 | 265 | 120 |
| 5K40 | 40 | 160 | 120 | 95 | 4 | 15 | 12 | 310 | 140 |
| 5K50 | 50 | 210 | 130 | 105 | 4 | 15 | 14 | 335 | 160 |
| 5K65 | 65 | 250 | 155 | 130 | 4 | 15 | 14 | 395 | 180 |
| 5K80 | 80 | 280 | 180 | 145 | 4 | 19 | 18 | 420 | 180 |
| 10K15 | 15 | 110 | 95 | 70 | 4 | 15 | 12 | 265 | 120 |
| 10K20 | 20 | 120 | 100 | 75 | 4 | 15 | 14 | 265 | 120 |
| 10K25 | 25 | 130 | 125 | 90 | 4 | 19 | 14 | 265 | 120 |
| 10K40 | 40 | 180 | 140 | 105 | 4 | 19 | 16 | 310 | 140 |
| 10K50 | 50 | 220 | 155 | 120 | 4 | 19 | 16 | 335 | 160 |
| 10K65 | 65 | 270 | 175 | 140 | 4 | 19 | 18 | 395 | 180 |
| 10K80 | 80 | 300 | 185 | 150 | 8 | 19 | 18 | 420 | 180 |
الوصف / الأحجام قد تختلف مع البضائع، يرجى التحقق معنا عند الطلب.
