تفاصيل المنتج:
|

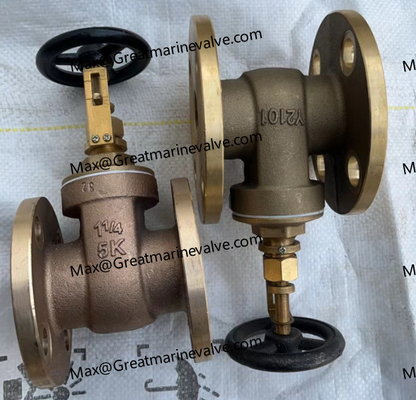

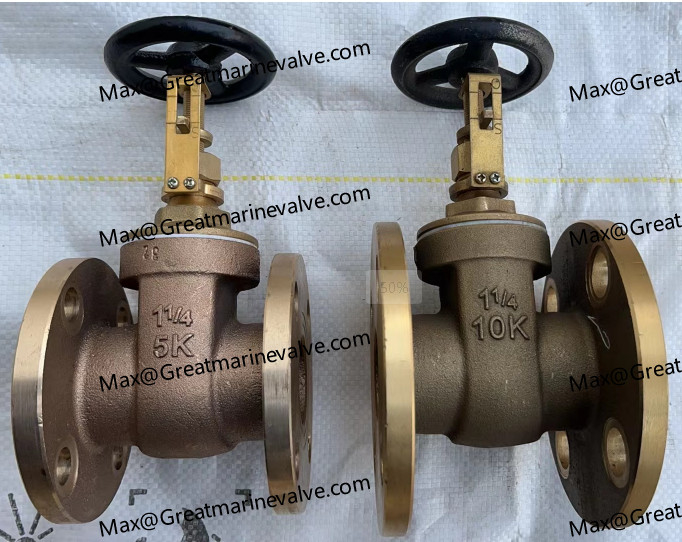

B2026 صمام البوابة البرونزي
يتم استخدام صمام البوابة البرونزية / النحاسية JIS B2026 10K لاستبدال صمام البوابة البحرية JIS F7368 للتحكم في فتح وإغلاق نظام الأنابيب ، لأنه له نفس الوظيفة ، لكنه أخف وزنا وأرخص.
1معيار التصميم والتصنيع: JIS B2026
2معيار التفتيش والفحص: JIS F7400
3. نوع الاتصال: الشريط
4معيار الاطار: JIS B2220 FF 10K
5اختبار الضغط الهيدروليكي: جسم-2.1Mpa، مقعد-1.54Mpa
6ضغط العمل الأقصى: 1.0Mpa للنفط، مياه النبض، 0.4Mpa للبخار من 205 درجة مئوية أو أقل، 1.4Mpa للمياه غير الصدمة من 120 درجة مئوية أو أقل.
7الضمان: 12 شهراً
1-جسم: برونز / نحاس
2-قرص: برونز / نحاس
3 عصا: النحاس
4- القفص: برونز / نحاس
5 عجلات يدوية: حديد صب
| DN | د | (ل) | د | البيانات المشتركة | ثقب المسامير | t | هـ | D1 |
| 15 | 20 | 80 | 95 | 70 | 4-12 | 9 | 109 | 80 |
| 20 | 25 | 80 | 100 | 75 | 4-15 | 9 | 110 | 80 |
| 25 | 25 | 80 | 125 | 90 | 4-19 | 9 | 110 | 80 |
| 32 | 39 | 100 | 135 | 100 | 4-19 | 11 | 142 | 100 |
| 40 | 39 | 100 | 140 | 105 | 4-19 | 11 | 142 | 100 |
| 50 | 50 | 115 | 155 | 120 | 4-19 | 12 | 167 | 125 |
| 65 | 62 | 127 | 175 | 140 | 4-19 | 13 | 195 | 125 |
| 80 | 74 | 142 | 185 | 155 | 8-19 | 15 | 218 | 140 |
| 100 | 100 | 165 | 210 | 175 | 8-19 | 15 | 271 | 180 |
