تفاصيل المنتج:
|
معيار التصميم: JIS F7351-1996
معيار الاختبار: JIS F7400-1996
ضغط الاختبار: جسم-1.05Mpa، مقعد-0.77Mpa
حجم الجهاز حسب JIS F2220-5K
* DN15-DN40 مع غطاء محفوف بالمسمار، DN50-DN65 مع غطاء محفوف بالمسمار

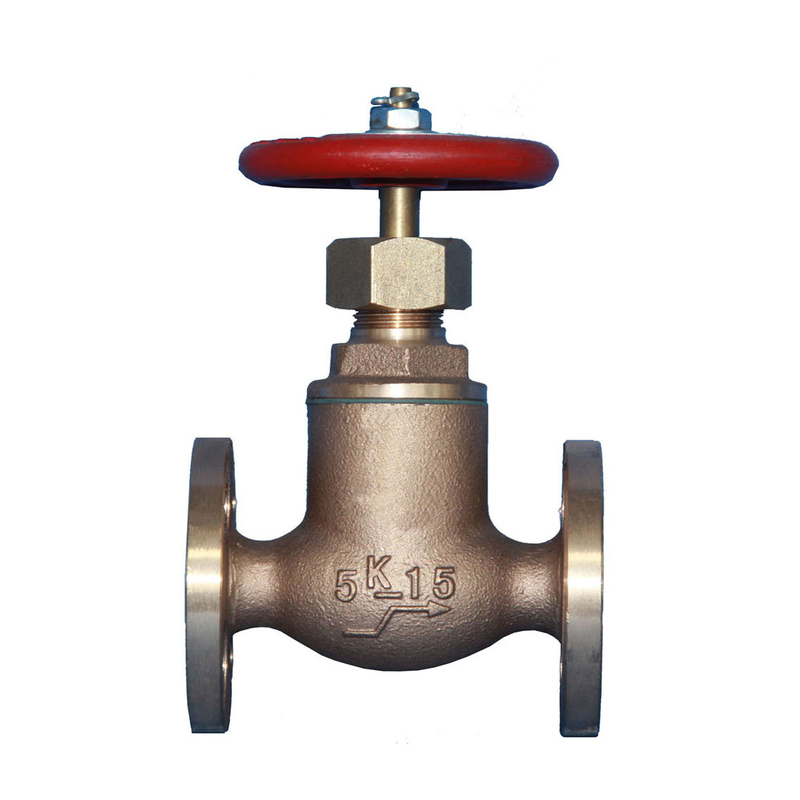

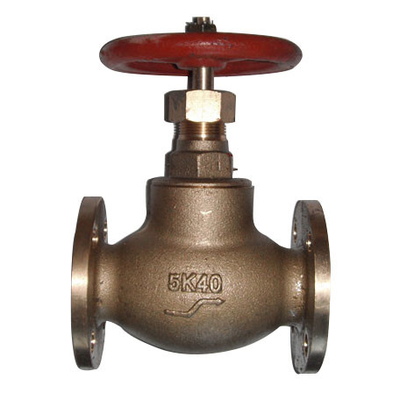

* يمكن أيضًا تسمية صمام غلوب التحقق من البورونز البحري بالصمام SDNR Globe البحري أو صمام SDNR ، صمام التحقق من الكرة الأرضية ، صمام التحقق من التوقف.
1-جسم: برونز (BC6)
القرص الثاني: البرونز (BC6)
3-الجرثومة: النحاس (C3771BD)
4-القفص: البرونز (BC6)
5 عجلات يدوية: حديد صب (FC200)
| رمز IMPA | الحجم | وجهاً لوجه (ل) | مساحة الشبكة | الطوق (ج) | رقم ثقب المسامير | h | t | هـ | D2 |
| 751051 | 15 | 100 | 80 | 60 | 4 | 12 | 9 | 130 | 80 |
| 751052 | 20 | 110 | 85 | 65 | 4 | 12 | 10 | 140 | 100 |
| 751053 | 25 | 120 | 95 | 75 | 4 | 12 | 10 | 160 | 125 |
| 751054 | 32 | 140 | 115 | 90 | 4 | 15 | 12 | 170 | 125 |
| 751055 | 40 | 160 | 120 | 95 | 4 | 15 | 12 | 190 | 140 |
| 751056 | 50 | 210 | 130 | 105 | 4 | 15 | 14 | 235 | 140 |
| 751057 | 65 | 250 | 155 | 130 | 4 | 15 | 14 | 260 | 160 |
الوصف / الأحجام قد تختلف مع البضائع، يرجى التحقق معنا عند الطلب.
