تفاصيل المنتج:
|

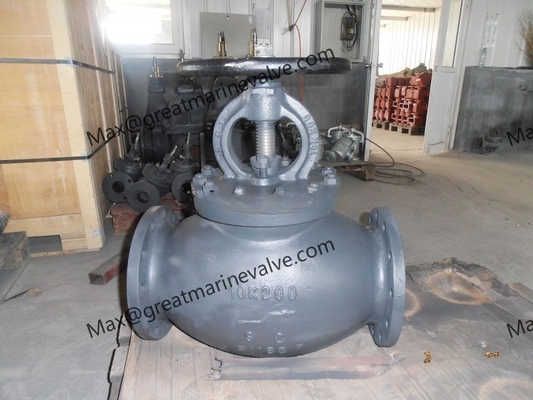

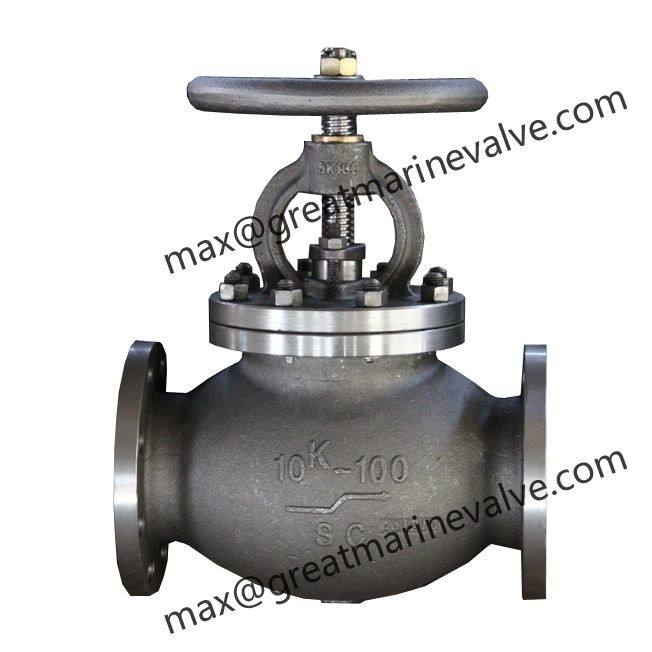

تشينغداو البحرية العظيمة مناسبة لنظام الأنابيب مع المياه العذبة المتوسطة والهواء وغيرها من الغاز والنفط والبخار مع درجة حرارة لا تزيد عن 300 درجة مئوية.
معيار التصميم: JIS F7319-1996
معيار الاختبار: JIS 7400-1996
ضغط الاختبار الهيدروليكي: جسم-2.1Mpa، مقعد-1.54Mpa
حجم اللحاء حسب JIS B2220 -10K
1-الهيكل:الصلب المصبوب (SC480)
مقعد: برونز (BC6) أو الفولاذ المقاوم للصدأ (2Cr13، SCS2)
3-قرص: البرونز (BC6) أو الفولاذ المقاوم للصدأ (2Cr13، SCS2)
4-Stem: C3771BD (النحاس) أو SUS403
5 - القفص: الصلب المصبوب (SC480)
6 عجلات يدوية: حديد صب (FC200)
7- غدة التعبئة: البرونز (BC6) أو الفولاذ المقاوم للصدأ (2Cr13)
8-غسيل: غير الأسبستوس
| رمز IMPA | الحجم | (ل) | د | ج | t | رقم ثقب المسامير | h | هـ | D2 | الوزن ((كغ) |
| 750411 | 50 | 220 | 155 | 120 | 16 | 4 | 19 | 270 | 160 | 17.9 |
| 750412 | 65 | 270 | 175 | 140 | 18 | 4 | 19 | 300 | 200 | 26 |
| 750413 | 80 | 300 | 185 | 150 | 18 | 8 | 19 | 310 | 200 | 29.8 |
| 750414 | 100 | 350 | 210 | 175 | 18 | 8 | 19 | 355 | 250 | 44.7 |
| 750415 | 125 | 420 | 250 | 210 | 20 | 8 | 23 | 415 | 280 | 70.3 |
| 750416 | 150 | 490 | 280 | 240 | 22 | 8 | 23 | 470 | 315 | 96.4 |
| 750417 | 200 | 570 | 330 | 290 | 22 | 12 | 23 | 565 | 355 | 159 |
| 750418 | 250 | 740 | 400 | 355 | 24 | 12 | 25 | 645 | 400 | 257 |
| 750419 | 300 | 840 | 445 | 400 | 24 | 16 | 25 | 735 | 450 | 370 |
الوصف / الأحجام قد تختلف مع البضائع، يرجى التحقق معنا عند الطلب.
