تفاصيل المنتج:
|

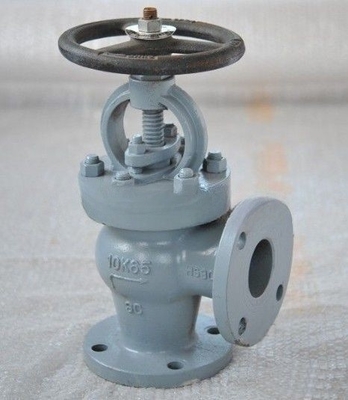

الصمام الزاوية الصلب الصب البحري مناسب لنظام الأنابيب مع الماء العذب المتوسط والهواء والغازات الأخرى والنفط والبخار مع درجة حرارة لا تزيد عن 300 درجة مئوية.
معيار التصميم: JIS F7320-1996
معيار الاختبار: JIS 7400-1996
ضغط الاختبار الهيدروليكي:جسم- 2.1Mpa، مقعد-1.54Mpa
حجم اللحاء حسب JIS B2220 -10K
الجسم: الفولاذ الصلب (SC480)
الغطاء: الفولاذ الصلب (SC480)
غدة التعبئة: البرونز (BC6) أو الفولاذ المقاوم للصدأ (2Cr13)
الجذع: C3771BD (النحاس) أو SUS403
مقعد: البرونز (BC6) أو الفولاذ المقاوم للصدأ (2Cr13، SCS2)
القرص: البرونز (BC6) أو الفولاذ المقاوم للصدأ (2Cr13، SCS2)
غسيل: غير الأسبستوس
| رمز IMPA | DN | L1 | د | ج | رقم ثقب المسامير | h | t | هـ | D2 | الوزن ((كغ) |
| 750421 | 50 | 120 | 155 | 120 | 4 | 19 | 16 | 240 | 160 | 16.3 |
| 750422 | 65 | 130 | 175 | 140 | 4 | 19 | 18 | 260 | 200 | 23 |
| 750423 | 80 | 140 | 185 | 150 | 8 | 19 | 18 | 265 | 200 | 25.3 |
| 750424 | 100 | 160 | 210 | 175 | 8 | 19 | 18 | 300 | 250 | 37 |
| 750425 | 125 | 180 | 250 | 210 | 8 | 23 | 20 | 350 | 280 | 57.1 |
| 750426 | 150 | 205 | 280 | 240 | 8 | 23 | 22 | 400 | 315 | 77.2 |
| 750427 | 200 | 230 | 330 | 290 | 12 | 23 | 22 | 480 | 355 | 116 |
| 750428 | 250 | 290 | 400 | 355 | 12 | 25 | 24 | 535 | 400 | 188 |
| 750429 | 300 | 320 | 445 | 400 | 16 | 25 | 24 | 610 | 450 | 256 |
الوصف / الأحجام قد تختلف مع البضائع، يرجى التحقق معنا عند الطلب.
