تفاصيل المنتج:
|

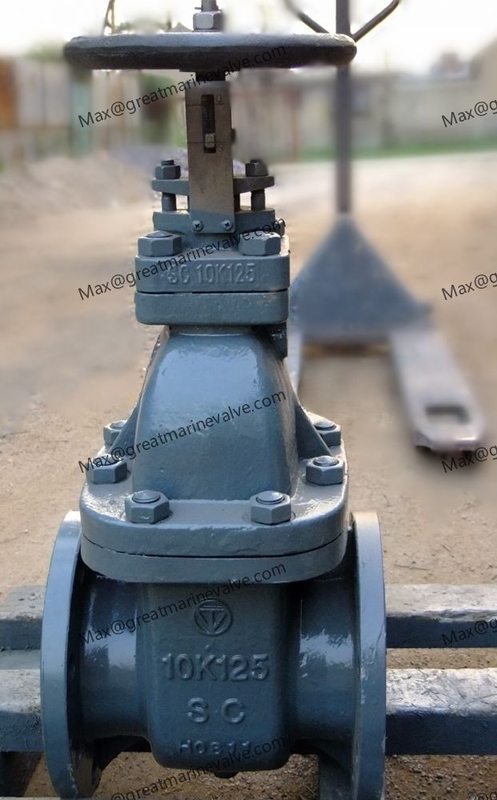

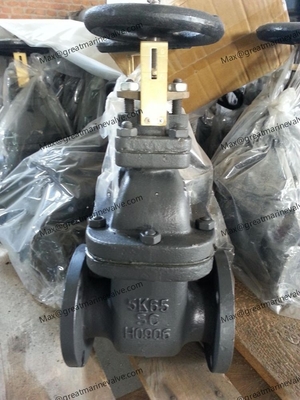

الصين البحرية صمام بوابة الصلب المصبوب JIS F7366 10K:
يستخدم صمام بوابة الصلب المصبوب البحري للسيطرة على الوسط لفتح وإغلاق في نظام أنابيب وقود وزيت التشحيم والبخار والماء مع درجة حرارة لا تزيد عن 300 درجة مئوية.
معيار التصميم: JIS F7366-1996
معيار الاختبار: JIS 7400-1996
ضغط الاختبار الهيدروليكي: الجسم- 2.1Mpa، المقعد-1.54Mpa
حجم اللحاء حسب JIS B2220 - 10K
الجسم: الصلب الصب ((SC450)
غطاء:الصلب المصبوب ((SC450)
مقعد: البرونز (BC6) أو الفولاذ المقاوم للصدأ (2Cr13)
القرص:النحاس (BC6) أو الفولاذ المقاوم للصدأ (2Cr13)
الساق: النحاس (C3771BD) أو SUS403
غسيل: غير الأسبستوس
غدة التعبئة: البرونز (BC6) أو الفولاذ المقاوم للصدأ (2Cr13)
عجلة اليد: FC200 (حديد صب)
| الحجم | (ل) | مساحة الشبكة | الطوق (ج) | رقم ثقب المسامير | h | t | هـ | D2 |
| 50 | 200 | 155 | 120 | 4 | 19 | 16 | 300 | 140 |
| 65 | 220 | 175 | 140 | 4 | 19 | 18 | 350 | 160 |
| 80 | 230 | 185 | 150 | 8 | 19 | 18 | 400 | 180 |
| 100 | 250 | 210 | 175 | 8 | 19 | 18 | 450 | 200 |
| 125 | 270 | 250 | 210 | 8 | 23 | 20 | 520 | 224 |
| 150 | 290 | 280 | 240 | 8 | 23 | 22 | 580 | 280 |
| 200 | 310 | 330 | 290 | 12 | 23 | 22 | 700 | 355 |
| 250 | 340 | 400 | 355 | 12 | 25 | 24 | 840 | 400 |
| 300 | 380 | 445 | 400 | 16 | 25 | 24 | 960 | 450 |
| 350 | 420 | 490 | 445 | 16 | 25 | 26 | 1050 | 500 |
| 400 | 480 | 560 | 510 | 16 | 27 | 28 | 1150 | 560 |
الوصف / الأحجام قد تختلف مع البضائع، يرجى التحقق معنا عند الطلب.
