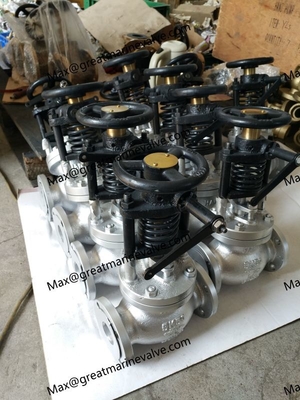

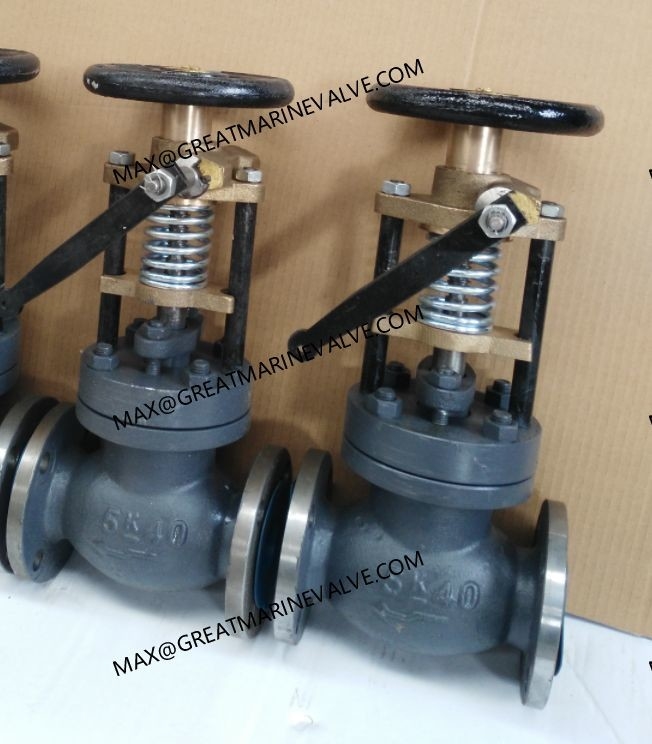

الصين الصينية الصلب المصبوب الصناعي صمام إغلاق الطوارئ JIS F7399 10K:
صمام إغلاق الطوارئ البحري يطلق عليه أيضًا صمام الإغلاق السريع البحري. يستخدم لإغلاق خط أنابيب وقود الوقود في حالات الطوارئ. يمكن التحكم فيه بواسطة رافعة أو أسطوانة الهواء.المواد يمكن أن تكون من الصلب، البرونز، الحديد العقدي.

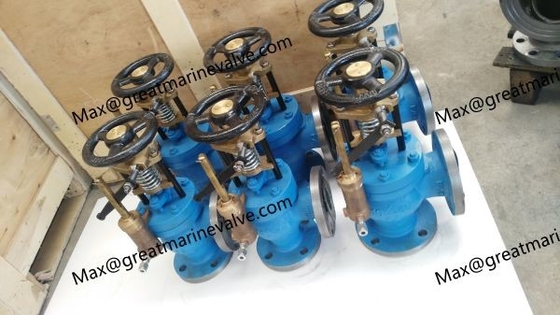

نوع التشغيل: يدوي (رافعة) أو يعمل بالهواء
معيار التصميم: JIS F7399-1996
معيار الاختبار: JIS 7400-1996
ضغط الاختبار الهيدروليكي: الجسم- 0.7Mpa، المقعد- 0.2Mpa، الختم لإغلاق سريع- 0.1Mpa
حجم اللحاء حسب JIS B2220 - 10K
المواد الرئيسية:
الجسم: الفولاذ الصلب
الغطاء: الصلب الجيّد
مقعد: نحاس
القرص: النحاس
الجذع: نحاس
العملية: SUS403
العملية الرافعة: SUS403
عجلة اليد: FC200 (حديد صب)
قائمة الأحجام الرئيسية ((ملم):
| DN | (ل) | د | ج | رقم ثقب المسامير | قطر فتحة المسمار | سمك الجهاز | هـ | D2 |
| 40 | 170 | 140 | 105 | 4 | 19 | 16 | 310 | 140 |
| 50 | 220 | 155 | 120 | 4 | 19 | 16 | 335 | 160 |
| 65 | 270 | 175 | 140 | 4 | 18 | 18 | 395 | 180 |
| 80 | 300 | 185 | 150 | 8 | 19 | 18 | 420 | 180 |
| 100 | 350 | 210 | 175 | 8 | 20 | 18 | 510 | 224 |
| 125 | 420 | 250 | 210 | 8 | 19 | 20 | 440 | 250 |
| 150 | 490 | 280 | 240 | 8 | 19 | 22 | 520 | 320 |
الوصف / الأحجام قد تختلف مع البضائع، يرجى التحقق معنا عند الطلب.
